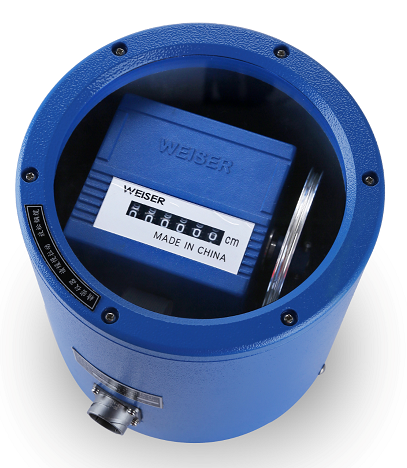

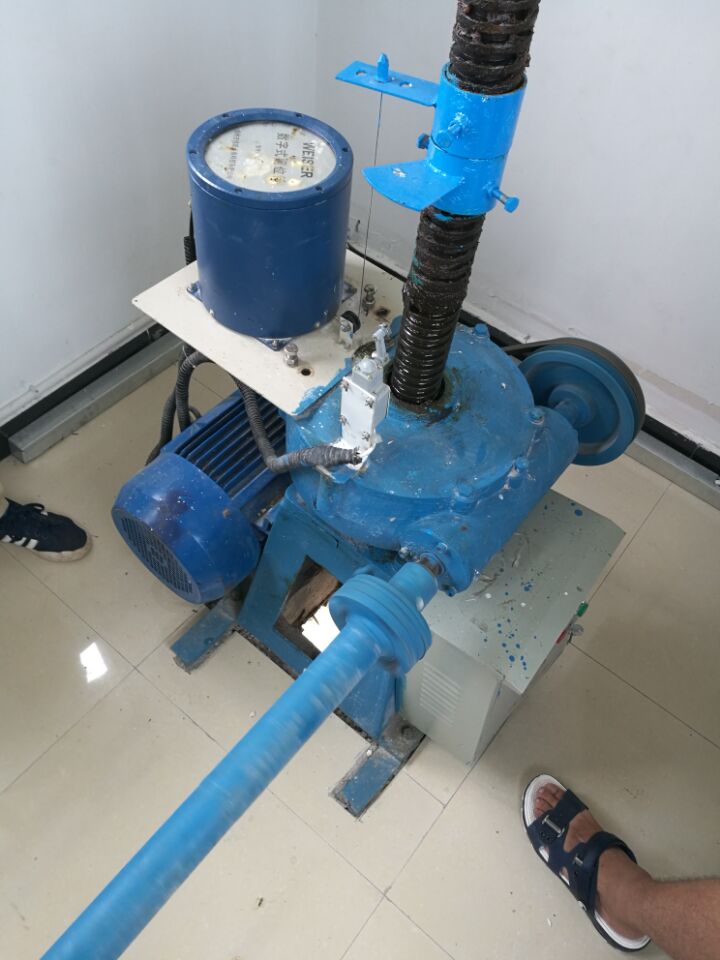

KS-10型自收纜閘位計

1 功能用途
KS-10型自收纜閘位計是按照國家標準SL/T 209-1998《水文測報裝置  遙測閘位計》要求制造的。
儀器由絕對值型旋轉編碼器、自動收纜裝置或其它形式的耦合器等部分組成，是獨立的閘門開度測量儀，適用于江河、湖泊、水庫、船閘、水電站及供、排水工程的閘門開度觀測測量；同時，本系列儀器又可與閘門啟閉機控制裝置、電顯示器聯接組成顯示、控制系統；與計算機系統聯接組成水電站、閘門、水位綜合測量控制系統；與通信機連接，作為水文自動測報系統、水情衛星遙測系統的數字終端設備使用。
本系列儀器可用于平板閘、弧形閘、人形閘的開度測量、數據傳輸。

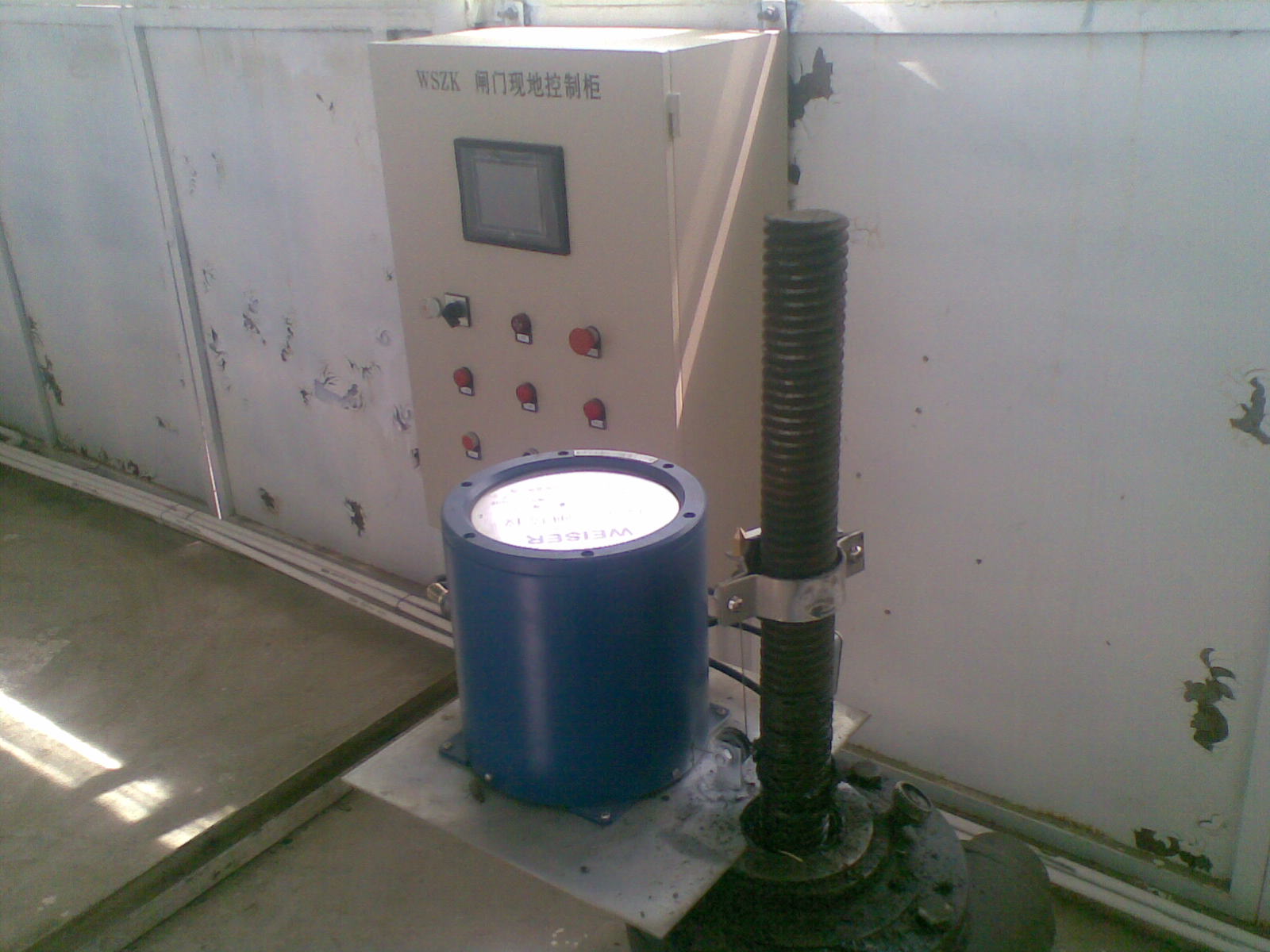

2 工作原理
KS-10型自收纜閘位計由開度傳感器、自動收纜裝置或其它形式的耦合器、顯示制器、傳輸電纜、RS485數字通信接口等部分組成。閘門運動通過耦合器帶動傳感器旋轉，即可輸出與閘位相對應的格雷碼編碼信號。
KS-10型自收纜閘位計的分辨力為1cm。其工作過程為：當閘門作垂直運動或旋轉運動，與閘門相連的耦合器即作同步運動，耦合器再驅動傳感器的主軸轉動，即可通過傳感器的電插座輸出與轉動位置相對應的閘位編碼電信號（格雷碼）。對于平板閘，輸出信號經硬件或軟件譯碼，可直接用于觀測、顯示閘門開度；對于弧形或人字形閘門，由電顯示器或計算機對格雷碼進行自動換算或數字處理后輸出。
3  技術參數
a  測量范圍：0-10m；
b  分辨力： 0.5cm；
c  測量精度： ±2cm或0.2%F•S。
d  輸出碼：格雷碼10bit；
3.1   通信接口（選裝）
(1) RS485接口：MODBUS協議或其它。
(2) 4～20mA模擬量信號輸出。
3.2   使用環境
a  環境溫度： -25℃～85℃；
b  相對濕度： <90%(40℃)；
c  尺      寸：Φ196×210 mm；
D  電源電壓：12～24VDC。
3.3   電顯示器（選配)。
